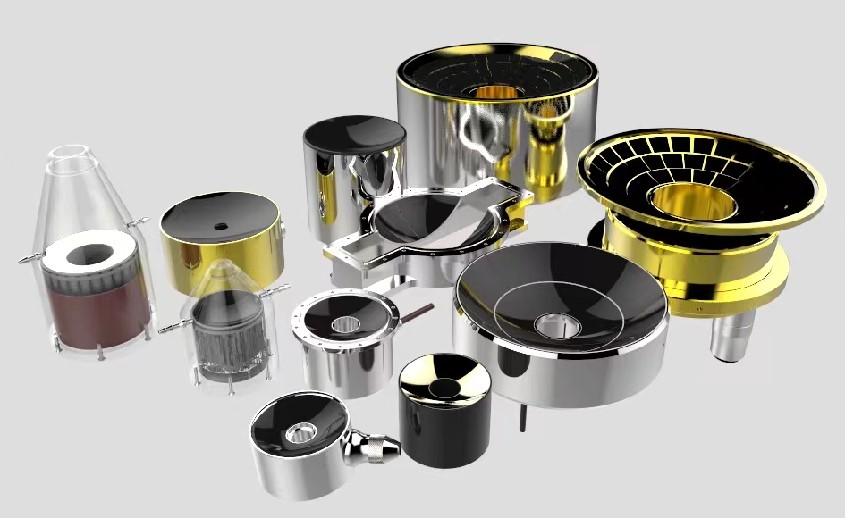

我们根据市场需求将运用最广泛的换能器划分为五个系列，根据连续波额定输出功率从低到高分别划分为L系列、ML系列、M系列、H系列与G系列，这些换能器的相关技术参数在相应的系列表中呈现。我们还可以生产定制组合式换能器和相控阵系列换能器，针对您的独特应用进行优化。如果您有任何疑问或需要技术帮助，请随时与我们联系！

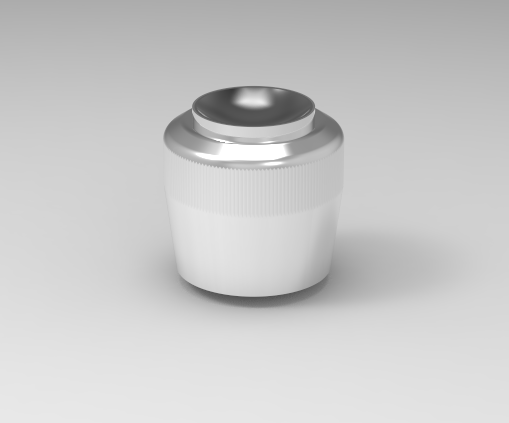

L 系列超声换能器

产品特性

1. 额定输出声功率：10W；

2. 有效开口直径25mm；

3. 表面防氧化处理；

4. BNC接头；

5. 输出阻抗：50Ω；

6. 支持该系列定制化服务需求。

参数详情

参数 \| 型号	L-P1	L-P2	L-P3	L-P4	L-J1	L-J2	L-J3	L-J4	L-J5
有效直径(mm)	25	25	25	25	25	25	25	25	25
曲率半径(mm)	-	-	-	-	18	18	18	18	18
频率(MHz)	0.35	0.5	1	2	0.3	0.65	1	2	5
发射面面积cm²	4.91	4.91	4.91	4.91	5.71	5.71	5.71	5.71	5.71
电功率(W)	16	16	16	16	16	16	16	16	16
声功率(W)(连续波)	10	10	10	10	10	10	10	10	10
波束不均匀性系数	< 8				-	-	-	-	-
有效声强(W/cm²)	2.04				-	-	-	-	-
表面声强(W/cm²）	-	-	-	-	1.00	1.06	1.04	1.01	1.03
焦点声强(W/cm²）	-	-	-	-	36.49	161.16	376.86	1494.70	9284.20
声强聚焦增益	-	-	-	-	36.51	151.69	360.77	1476.68	9049.81
表面声压(MPa)	-	-	-	-	0.16	0.16	0.16	0.16	0.16
焦点声压(MPa)	-	-	-	-	1.11	2.30	3.50	6.96	17.34
声压增益	-	-	-	-	6.86	14.19	21.60	42.97	107.02
-6dB焦域横向尺寸(mm)	-	-	-	-	4.48	2.2	1.44	0.73	0.3
-6dB焦域纵向尺寸(mm)	-	-	-	-	18.19	9.51	6.29	3.18	1.28

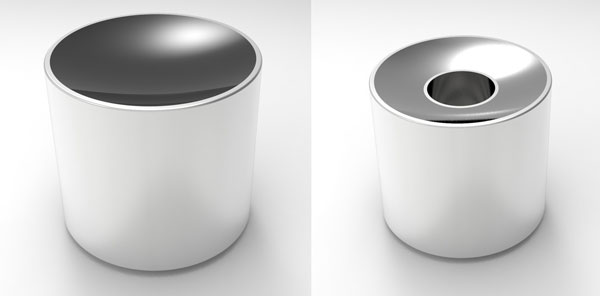

ML 系列超声换能器

产品特性

1. 额定输出声功率：40W

2. 有效开口直径50mm；

3. 表面防氧化处理；

4. ipx7级防水；

5. 输出阻抗：50Ω；

6. 底部出线，RG58线缆，线长2m，BNC接头；

7. 支持该系列定制化服务需求。

参数详情

参数 \| 型号	ML-P1	ML-P2	ML-P3	ML-J1	ML-J2	ML-J3	ML-J4	ML-J5	ML-J6
有效直径(mm)	50	50	50	50	50	50	50	50	50
中心开孔直径(mm)	-	-	-	-	-	-	22.6	22.6	22.6
曲率半径(mm)	-	-	-	50	50	50	50	50	50
频率(MHz)	0.5	1	2	0.5	1	2	0.5	1	2
发射面面积cm²	19.63	19.63	19.63	21	21	21	-4.06	-4.06	-4.06
电功率(W)(连续波)	40	40	40	40	40	40	40	40	40
波束不均匀性系数	< 8			-	-	-	-	-	-
有效声强(W/cm²)	2.04			-	-	-	-	-	-
表面声强(W/cm²）	-	-	-	1.06	1.06	1.08	1.39	1.36	1.37
焦点声强(W/cm²）	-	-	-	201.79	786.37	3111.10	175.46	674.68	2661.50
声强聚焦增益	-	-	-	190.93	743.33	2885.99	126.33	494.89	1939.73
表面声压(MPa)	-	-	-	0.169	0.169	0.169	0.188	0.188	0.188
焦点声压(MPa)	-	-	-	2.45	4.83	9.59	2.24	4.37	8.68
声压增益	-	-	-	14.51	28.58	56.80	11.92	23.27	46.15
-6dB焦域横向尺寸(mm)	-	-	-	3.97	2.04	1.03	3.47	1.82	0.92
-6dB焦域纵向尺寸(mm)	-	-	-	25.66	13.20	6.66	30.7	16.15	8.14

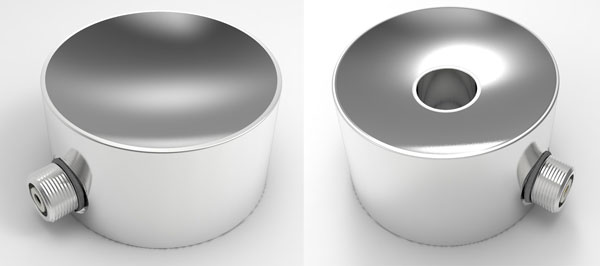

M 系列超声换能器

产品特性

1. 额定输出声功率：70W；

2. 有效开口直径70mm；

3. 表面防氧化处理；

4. 侧面出线，RG58线缆，线长2m，UHF接头；

5. ipx7级防水；

6. 输出阻抗：50Ω；

7. 支持该系列定制化服务需求。

参数详情

参数 \| 型号	M-J1	M-J2	M-J3	M-J4	M-J5	M-J6
有效直径(mm)	70	70	70	70	70	70
中心开孔直径(mm)	22.6	22.6	22.6	22.6	22.6	22.6
曲率半径(mm)	80	65	60	130	130	130
频率(MHz)	0.5	1	2	0.5	1	2
发射面面积cm²	36.49	37.73	38.42	35.19	35.19	35.19
声功率(W)(连续波)	70	70	70	70	70	70
表面声强(W/cm²）	1.11	1.07	1.06	1.15	1.14	1.15
焦点声强(W/cm²）	260.88	1522.1	7057.1	106.91	394.52	1500.8
声强聚焦增益	234.90	1418.81	6648.86	93.32	344.83	1302.21
表面声压(MPa)	0.170	0.167	0.165	0.173	0.173	0.173
焦点声压(MPa)	2.68	6.59	14.33	1.68	3.21	6.26
声压增益	15.79	39.51	86.70	9.70	18.59	36.24
-6dB焦域横向尺寸(mm)	4.30	1.79	0.83	6.61	3.54	1.82
-6dB焦域纵向尺寸(mm)	37.57	12.44	5.23	95.03	51.98	27.02

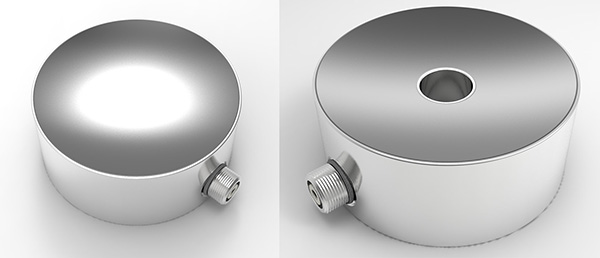

H 系列超声换能器

产品特性

1. 额定输出声功率：130W

2. 有效开口直径95mm；

3. 金属/环氧匹配层;

4. 表面防氧化处理；

5. 侧面出线，RG58线缆，线长2m，UHF接头；

6. ipx7级防水；

7. 输出阻抗：50Ω；

8. 支持该系列定制化服务需求。

参数详情

参数 \| 型号	H-J1	H-J2	H-J3	H-J4	H-J5	H-J6
有效直径(mm)	95	95	95	95	95	95
中心开孔直径(mm)	-	-	-	22.6	22.6	22.6
曲率半径(mm)	155	125	110	145	120	105
频率(MHz)	0.5	1	2	0.5	1	2
发射面面积cm²	72.63	73.64	74.54	68.88	69.88	70.91
声功率(W)(连续波)	130	130	130	130	130	130
表面声强(W/cm²）	0.98	0.98	0.96	1.09	1.07	1.05
焦点声强(W/cm²）	247.60	1467.30	7485.50	287.48	1620.40	8232.80
声强聚焦增益	253.59	1495.90	7790.90	263.60	1509.88	7829.58
表面声压(MPa)	0.16	0.16	0.16	0.17	0.17	0.17
焦点声压(MPa)	2.64	6.47	14.72	2.76	6.60	15.01
声压增益	16.11	39.77	90.98	16.40	39.53	90.52
-6dB焦域横向尺寸(mm)	6.55	2.71	1.20	5.91	2.52	1.11
-6dB焦域纵向尺寸(mm)	71.54	23.73	9.12	65.74	22.91	8.77

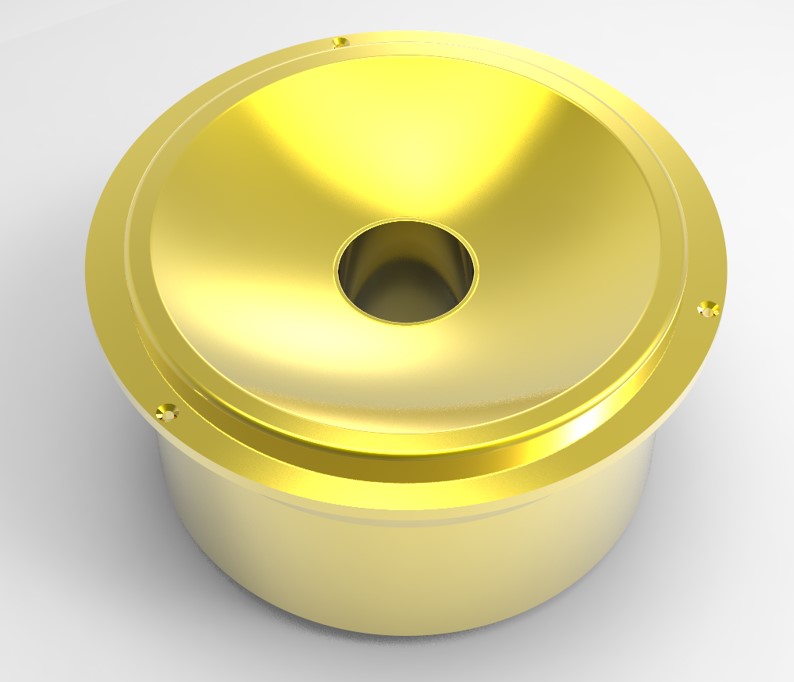

G 系列超声换能器

产品特性

1. 额定输出声功率：320W

2. 有效开口直径150mm；

3. 金属匹配层；

4. 表面防氧化处理；

5. N型连接器：N-50KF；

6. 输出阻抗：50Ω；

7. 支持该系列定制化服务需求。

参数详情

参数 \| 型号	G-J1	G-J2	G-J3
有效直径(mm)	150	150	150
中心开孔直径(mm)	44	44	44
曲率半径(mm)	150	150	150
频率(MHz)	0.5	1	2
发射面面积cm²	174.00	174.00	174.00
声功率(W)(连续波)	320	320	320
表面声强(W/cm²）	1.08	1.07	1.07
焦点声强(W/cm²）	1534.80	6035.60	23834.00
声强聚焦增益	1416.78	5656.61	22293.52
表面声压(MPa)	0.17	0.17	0.17
焦点声压(MPa)	6.55	12.98	25.79
声压增益	39.47	78.19	155.35
-6dB焦域横向尺寸(mm)	3.90	1.96	0.99
-6dB焦域纵向尺寸(mm)	28.68	14.55	7.29
