换能器性能测试

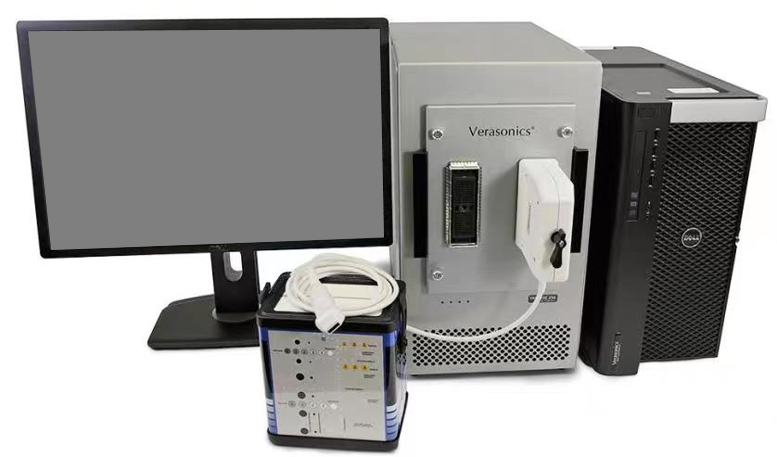

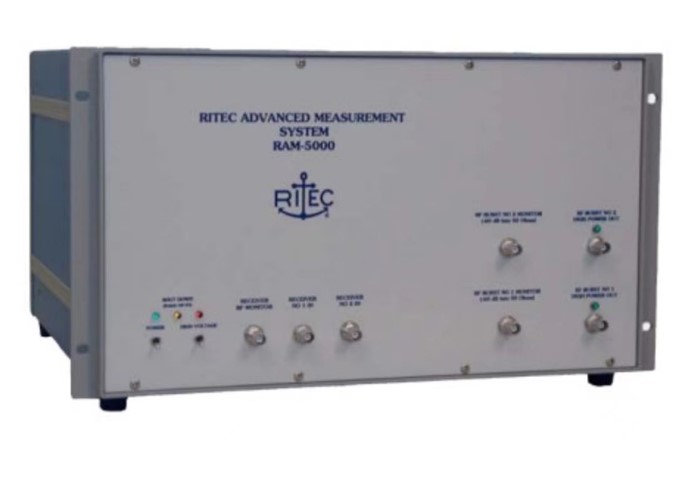

专业提供超声换能器性能评估包括换能器声输出能量检测、电性能松测、材料声参数检测等。我们拥有专业的检测设备,如各种高性能水听器 (压电水听器、光纤水听器、膜式水听器等)、声功率计、阻抗分析仪、 RAM5000非线性高能超声测试系统等,针对客户需求,提供专业定制化检测服务,采用符合国家标准的检测条件及方法,为高校、研究机构及超声医学研究企业提供一站式解决方案。

理疗类超声换能器检测

测试范围:

频率范围:500kHz-5MHz;
声强范围:<100W/cm²。

测试项目:

工作频率 fawf及占空比D;
有效辐射面积 AER
波束类型及波束不均匀性系数 RBN
输出功率及有效声强 Ie
侧壁不需要的超声辐射。

参考标准

1. 《医用电气设备第2-5部分:超声理疗设备的基本安全和基本性能专用要求》GB 9706.205-2020;
2. 《超声 理疗设备 0.5MHz~5MHz频率范围内声场要求和测试方法》YY/T 0750-2018;
3. 《超声理疗设备》YY 1090-2018。

测试案例

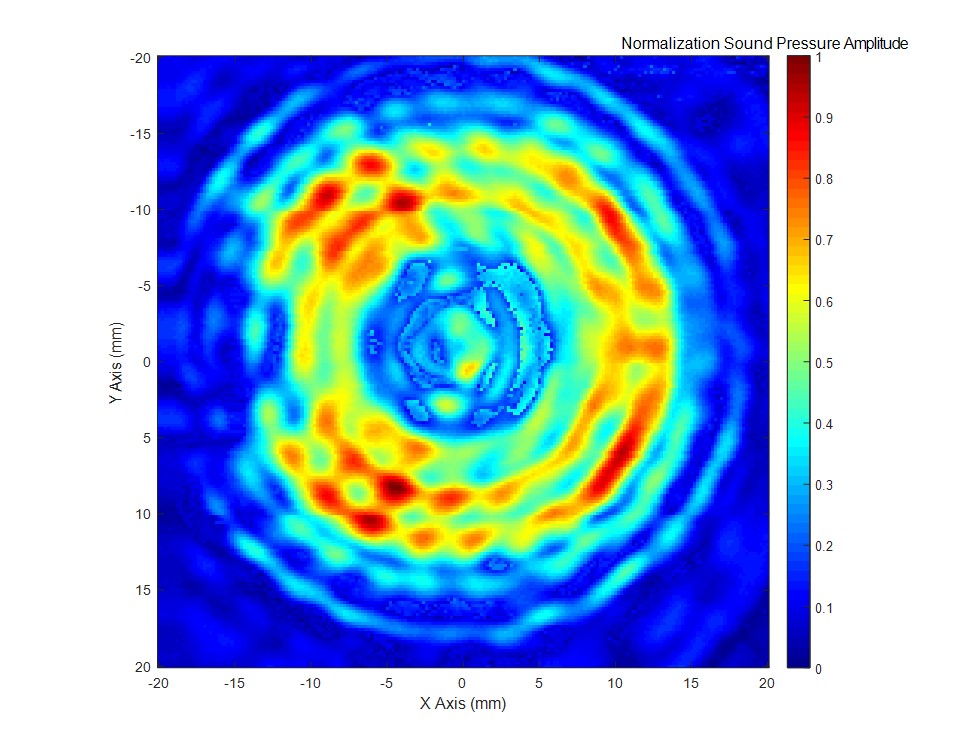

距离换能器表面3mm处声场分布

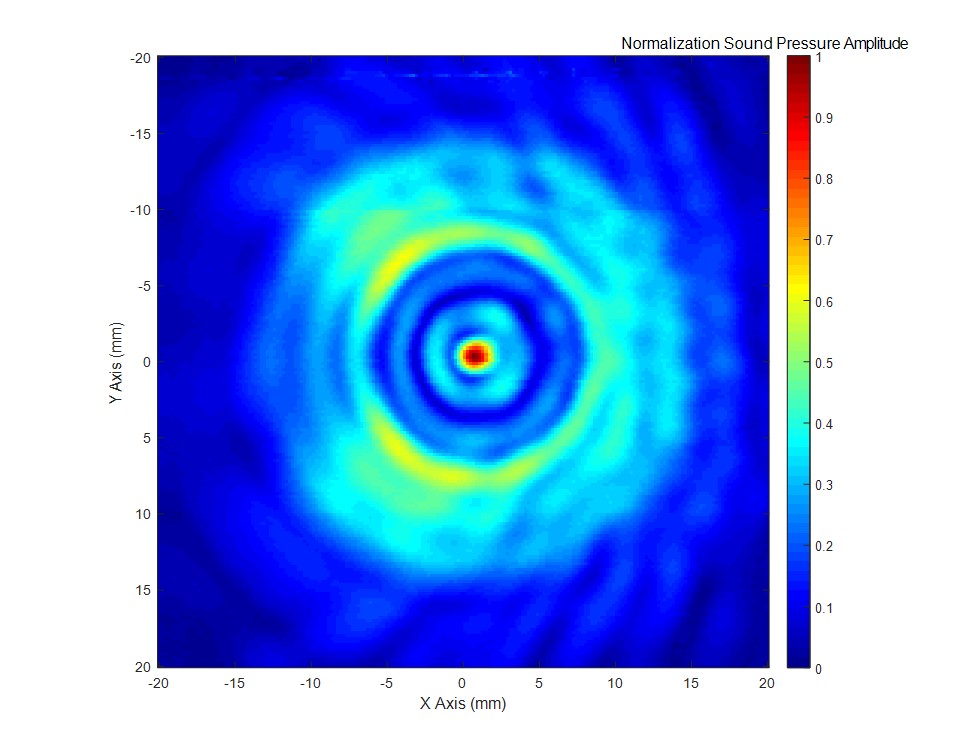

换能器最远轴向最大值处声场分布

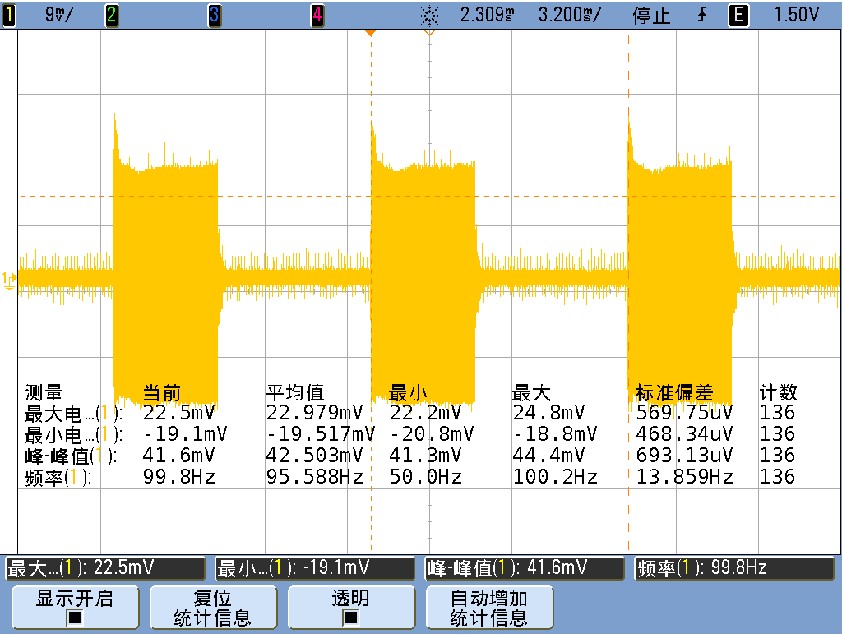

占空比约40%的波形图

高强度聚焦超声检测

测试项目

声场测试

1,横向焦域尺寸

2,纵向焦域尺寸

3,旁瓣级及轴向次极大级

4,声焦距

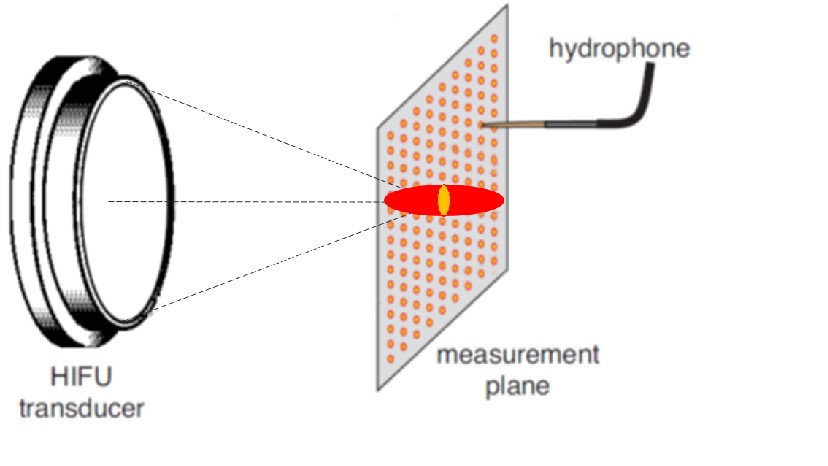

5,声场扫面

6,声传播过程

声输出强度测试

1,声功率

2,电声转换效率

3,-6dB波束面积内时间平均声强的空间平均值Isal

4,空间峰值时间平均声强Ispta

5,焦点声压

测试范围:

频率范围:500kHz-10MHz;
声压范围:≤2MPa(声场扫面测量) ,≤30MPa (焦点声压测量)。

参考标准

1.《高强度聚焦超声(HIFU)声功率和声场特性的测量》GB/T 19890-2005;
2.《高强度聚焦超声(HIFU)治疗系统》YY 0592-2016;
3.《压电球面聚焦超声换能器的电声特征及其测量》GB/T32522-2016。

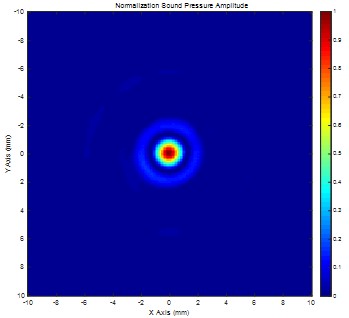

测试案例

材料测试

材料声速声衰减测试;
材料非线性测试;
背向散射系数测试。

检测流程

沟通需求(在线或电话咨询);
寄样(根据双方协商确定形式);
初检(确定测试条件,测试范围,测试负责程度);
频报价(根据检测复杂程度进行报价);
签约(双方签订合同,并完成付款);
完成实验(出具检测报告,售后服务)。
